22 maja 2025

Ochrona instalacji elektrycznych w sezonie burzowym

   Kiedy piorun uderza w budynek lub jego pobliże, może wywołać gwałtowny wzrost napięcia w instalacji elektrycznej, co z kolei może spowodować uszkodzenie sprzętu elektronicznego, a nawet pożar. Aby temu zapobiec, stosuje się ograniczniki przepięć, które odprowadzają nadmiar energii do ziemi.

Ograniczniki typu 1: pierwsza linia obrony

Ograniczniki przepięć typu 1 są jak tarcza ochronna, która chroni budynek przed skutkami bezpośredniego uderzenia pioruna. Ich zadaniem jest zredukowanie gwałtownego skoku napięcia, który może sięgać nawet kilkudziesięciu tysięcy woltów, do poziomu bezpiecznego dla urządzeń elektrycznych wewnątrz budynku.

Gdzie stosuje się te ochronniki?

  • Budynki z instalacją odgromową – To oczywiste, że tam, gdzie ryzyko bezpośredniego uderzenia pioruna jest największe, ochrona typu 1 jest niezbędna.
  • Sąsiedztwo wysokich obiektów – Nawet jeśli budynek nie ma instalacji odgromowej, ale znajduje się w pobliżu wysokiego obiektu, takiego jak maszt antenowy, istnieje ryzyko, że część prądu piorunowego przedostanie się do instalacji elektrycznej.
  • Przyłącza napowietrzne – Budynki zasilane z linii napowietrznych są szczególnie narażone na przepięcia, zwłaszcza gdy transformator znajduje się w niewielkiej odległości.

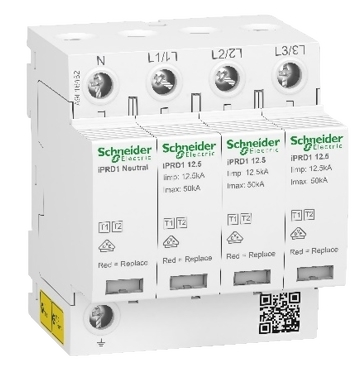

Ograniczniki przepięć typu 1+2 – czy są niezbędne?

Kluczowym parametrem w przypadku ograniczników typu 1+2 jest prąd udarowy (Iimp), który określa zdolność ogranicznika do odprowadzania energii pochodzącej z wyładowań elektrycznych. Im wyższa wartość Iimp, tym lepsza ochrona.

W domach jednorodzinnych często stosuje się ograniczniki typu 1+2, które łączą w sobie ochronę przed bezpośrednimi i pośrednimi skutkami od uderzeń pioruna. To kompleksowe rozwiązanie chroni zarówno instalację, jak i podłączone do niej urządzenia, które w dobie rozwijającej się technologii są bardzo wyczulone na wszelkiego rodzaju przepięcia.

Ograniczniki przepięć typu 2

Ograniczniki przepięć typu 2 służą do ochrony instalacji elektrycznej i podłączonych do niej urządzeń przed przepięciami łączeniowymi i indukowanymi. Najczęściej wykorzystywane są w instalacjach, gdzie nie ma zastosowanej ochrony odgromowej, a budynek jest zasilany linią napowietrzną.

Zalety wykorzystania ochrony przeciwprzepięciowej:

  • Uniwersalność i łatwość montażu – Pasują do różnych typów instalacji elektrycznych i są montowane na szynie DIN
  • Skuteczność – Parametry techniczne dostosowane do potrzeb instalacji elektrycznej w budynkach mieszkalnych jak i komercyjnych
  • Bezpieczeństwo – Ochrona przeciwprzepięciowa odpowiednio zastosowana gwarantuje wysoki poziom bezpieczeństwa zarówno instalacji jak i urządzeń, które są do niej podłączone

TransferPact: Przełącz się na niezawodność

Ciągłość w dostawie energii elektrycznej to jeden z głównych priorytetów, stawianych nowoczesnym instalacjom elektrycznym.

Jak osiągnąć wysoką niezawodność zasilania?

Podstawowym rozwiązaniem jest zwiększenie liczby źródeł zasilania, między którymi następuje przełączanie w przypadku awarii jednego z nich. Aby to rozwiązanie spełniało oczekiwania, niezbędny jest szybki i niezawodny system przełączający, powszechnie zwany układem SZR. Doskonale tę rolę spełnić może TransferPact – układ do przełączania zasilania. Występuje on również w wersji ręcznej, ale do naszych zastosowań lepiej sprawdzi się wersja automatyczna.

Transferpact Active i Active Automatic to ciekawe rozwiązania, które w jednym module zawierają zarówno łączniki, jak i automatykę sterującą. W ten sposób ograniczamy ilość miejsca wymaganą do montażu. Takie rozwiązanie poprawia również niezawodność, gdyż nie ma konieczności łączenia ze sobą kolejnych elementów układu, przez co unikamy potencjalnych błędów montażowych.

W przypadku TransferPacta do wyboru jest przełączanie między dwoma źródłami: sieć – sieć lub sieć – agregat.

Więcej szczegółów na https://www.se.com/pl/pl/product-range/64117628-transferpact/

Podsumowanie

W zależności od rodzaju instalacji podczas jej projektowania należy dobrać ograniczniki przepięć tak, by spełniały najwyższe standardy bezpieczeństwa. Przepięcia mogą generować wszelkiego typu kosztowne naprawy oraz stanowić zagrożenie dla zdrowia i życia ludzi. TransferPact gwarantuje Ci szybkie przełączenie na awaryjne źródło zasilania, abyś nigdy nie stracił energii. Zadbaj już teraz o swoje bezpieczeństwo i postaw na ochronę przeciwprzepięciową od Schneider Electric!
