Jak zaplanować i wykonać instalacje elektryczną w podłodze?

   Zaplanowanie instalacji w kanałach podłogowych może przysparzać trochę problemów. Tym bardziej, że znaczną część instalacji należy zaplanować już na etapie projektowania. Na początku trzeba ustalić, gdzie poprowadzona zostanie instalacja elektryczna. Czy jest to budynek, który powstaje od podstaw czy też modernizacja, gdzie możliwa jest jedynie delikatna zmiana. Po określeniu rodzaju budownictwa do dobrego zaplanowania instalacji podłogowej dzieli nas już tylko kilka kroków.

1 krok – ustalić, który system kanałów jest potrzebny?

W nowych budynkach lub w miejscach, gdzie możliwa jest całkowita modernizacja podłogi, wybór kanałów jest całkiem spory i zależy głównie od miejsca, gdzie mają znajdować się przyłącza, tzn. gdzie będą umieszczone gniazda zasilające, komputerowe itp. Do wyboru mamy:

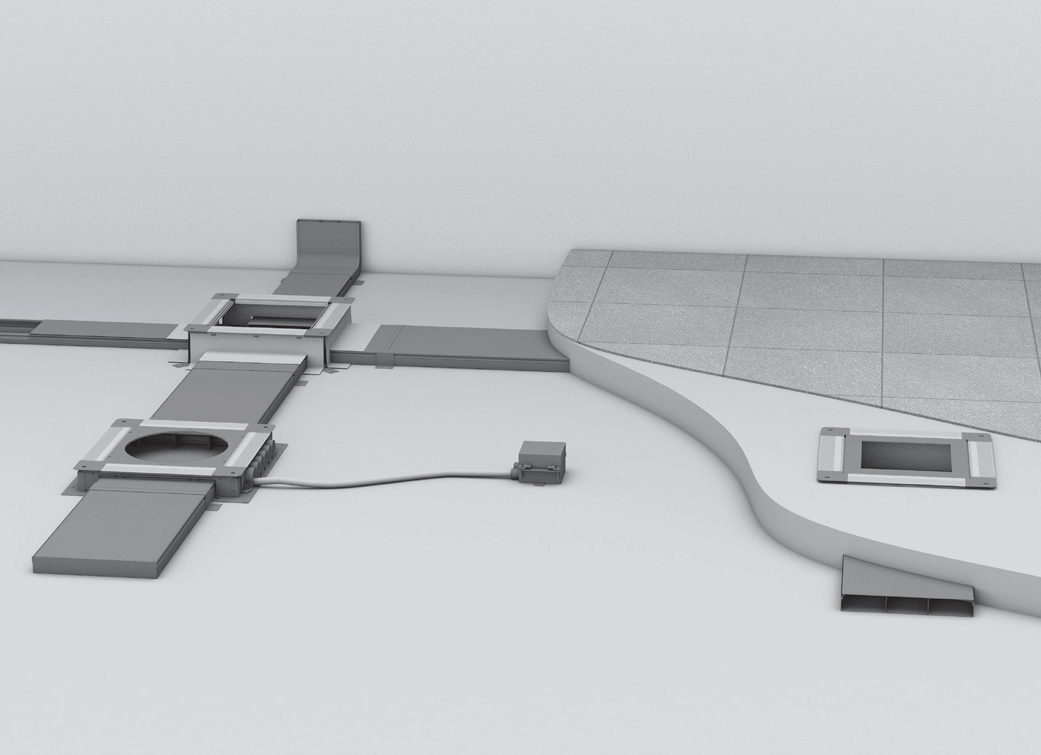

• Kanały całkowicie zalewane wylewką betonową. Są niewidoczne, a dostęp do nich możliwy jest jedynie przy pomocy puszek podłogowych. Kanały znajdują się w stropie i zwykle nadają się do każdego rodzaju jastrychu. Rozwiązanie sprawdza się w budynkach biurowych, mieszkalnych oraz wszędzie tam, gdzie potrzebna jest solidna struktura podłogi (np. kanały tehalit.UK)

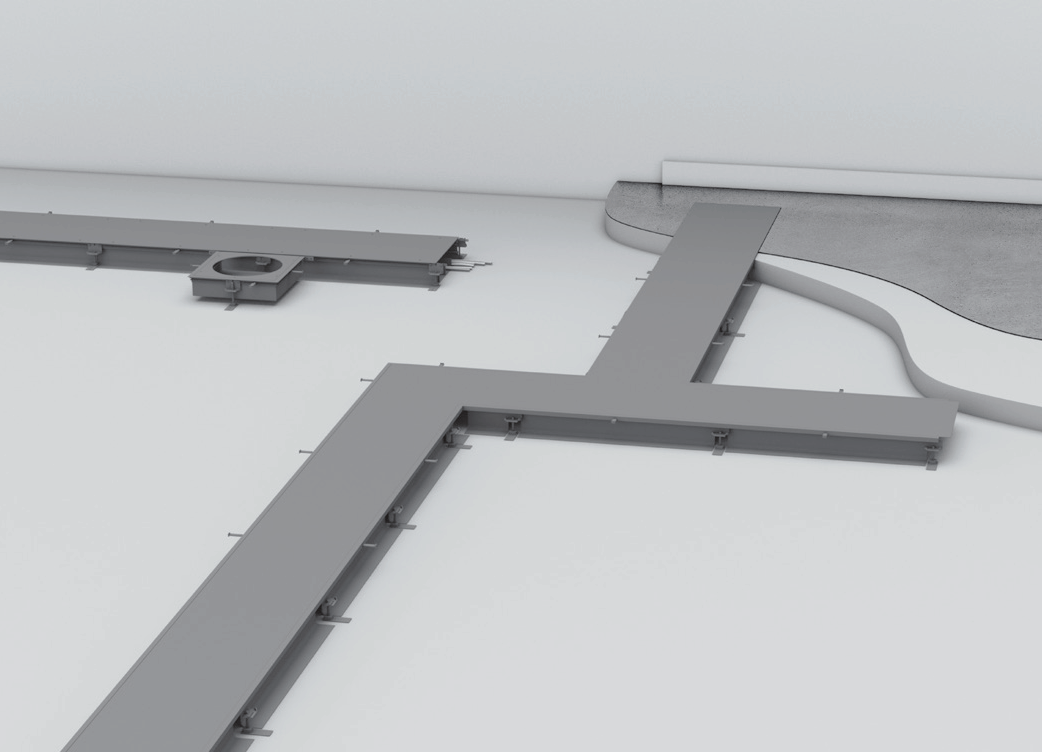

• Kanały współpoziome czyli umieszczane na równi z wylewką, do których dostęp możliwy jest na całej długości za sprawą zdejmowanej pokrywy. Kanały można poprowadzić w zależności od potrzeb, przy ścianie pomieszczenia lub w dowolnym jego miejscu, co sprawdza się głównie w pomieszczeniach typu open space lub jeśli nie mamy projektu aranżacji wnętrza (np. kanały tehalit.BK, tehalit.BKB)

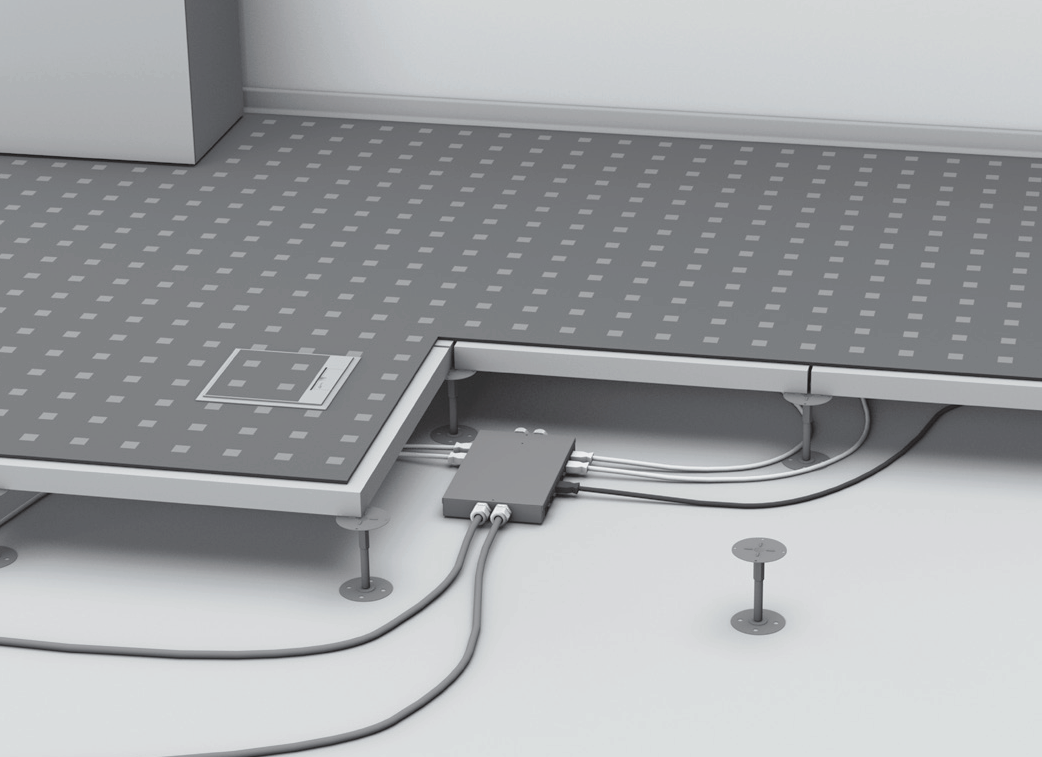

• Kanały do podłóg podwójnych i podniesionych, gdzie instalacja prowadzona jest w wolnej przestrzeni pod płytami lub w specjalnie uformowanych niszach. System pozwala na szybkie i proste wprowadzenia zmian w instalacji, dlatego sprawdza się szczególnie w budynkach o dużych powierzchniach, w pomieszczeniach technologicznych czy w halach wystawienniczych.
  W starszym budownictwie, gdzie przeprowadzamy mniej inwazyjną modernizację, remont obiektów biurowych, muzealnych, a nie chcemy naruszyć już istniejącej podłogi sprawdzą się:

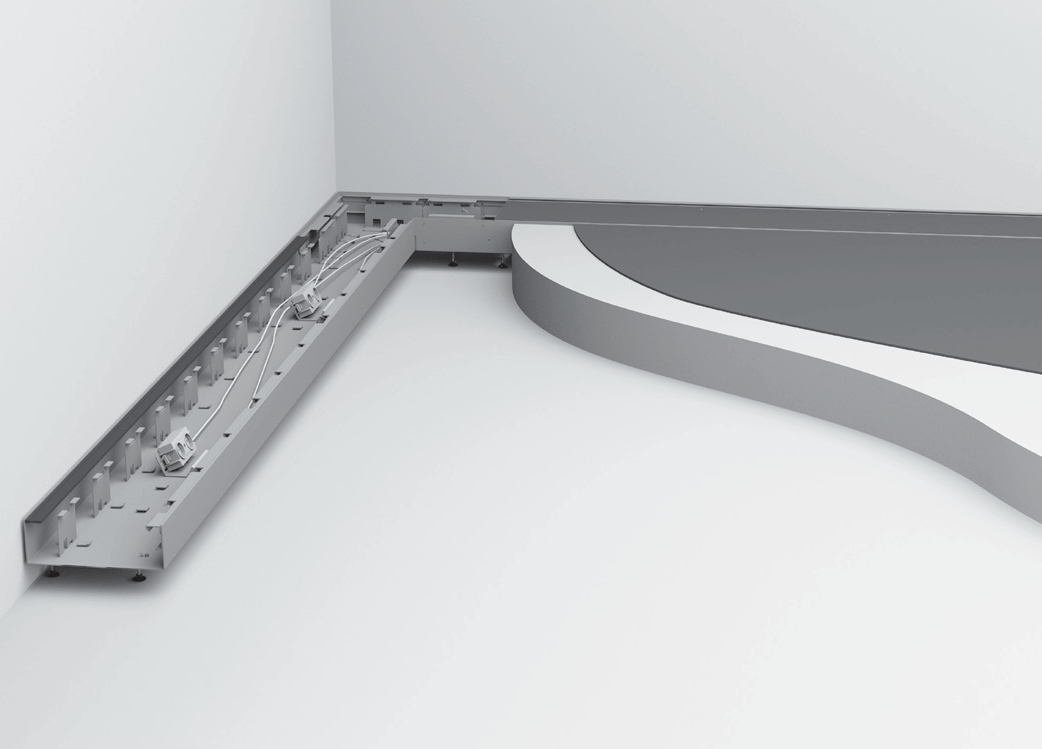

• Kanały napodłogowe sosowane w momencie braku możliwości prowadzenia instalacji w warstwie wylewki. Kanały wyposażone są w pokrywy z otworem montażowym, dzięki którym można zainstalować dodatkowe urządzenia np. pokrywy uchylne, kolumny itp.(np. kanały tehalit.AK)

2 krok – jaką objętość powinny mieć kanały?

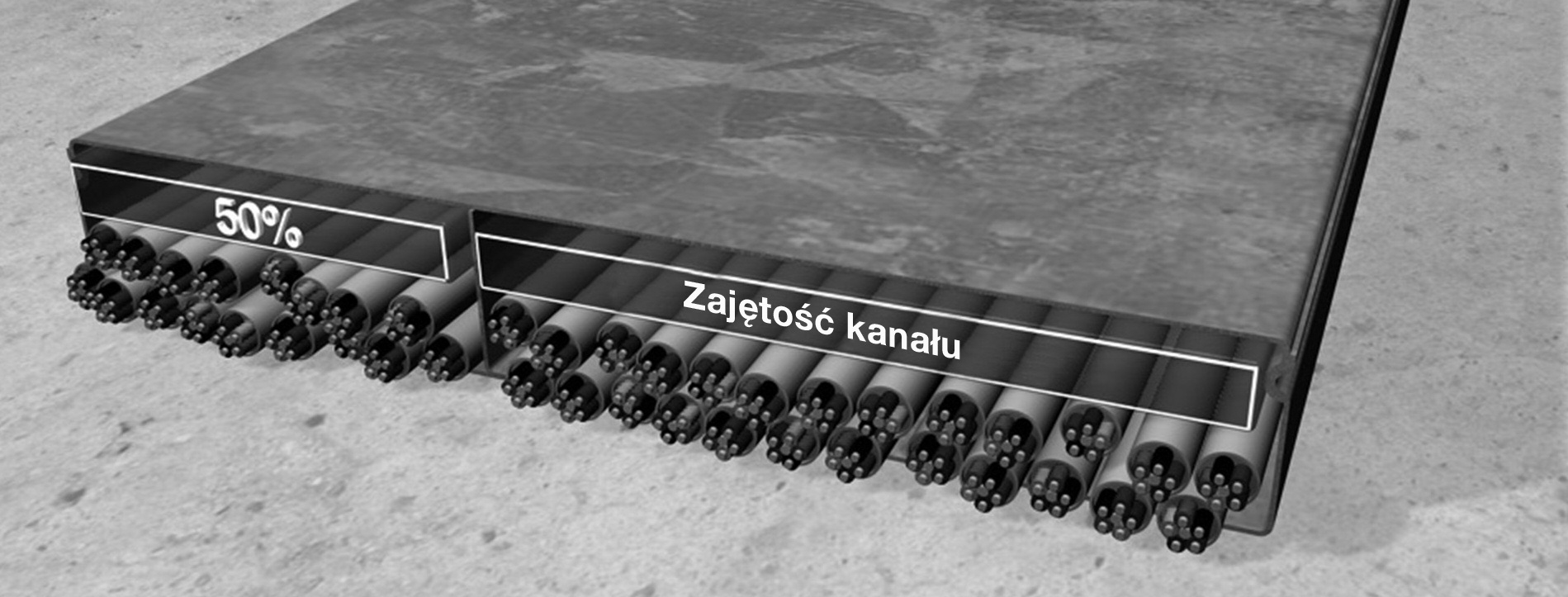

Do obliczenia objętości kanału przyjmuje się formułę d2 czyli średnica kabla do kwadratu. Kanał powinien być zajęty  tylko w 50%, aby pozostawić miejsce na późniejsze dokładanie przewodów. Większość producentów podaje przykłady obliczania zajętości kanałów przez najpopularniejsze rodzaje kabli i przewodów.

3 krok – jak dobrać kanały i puszki do wysokości wylewki?

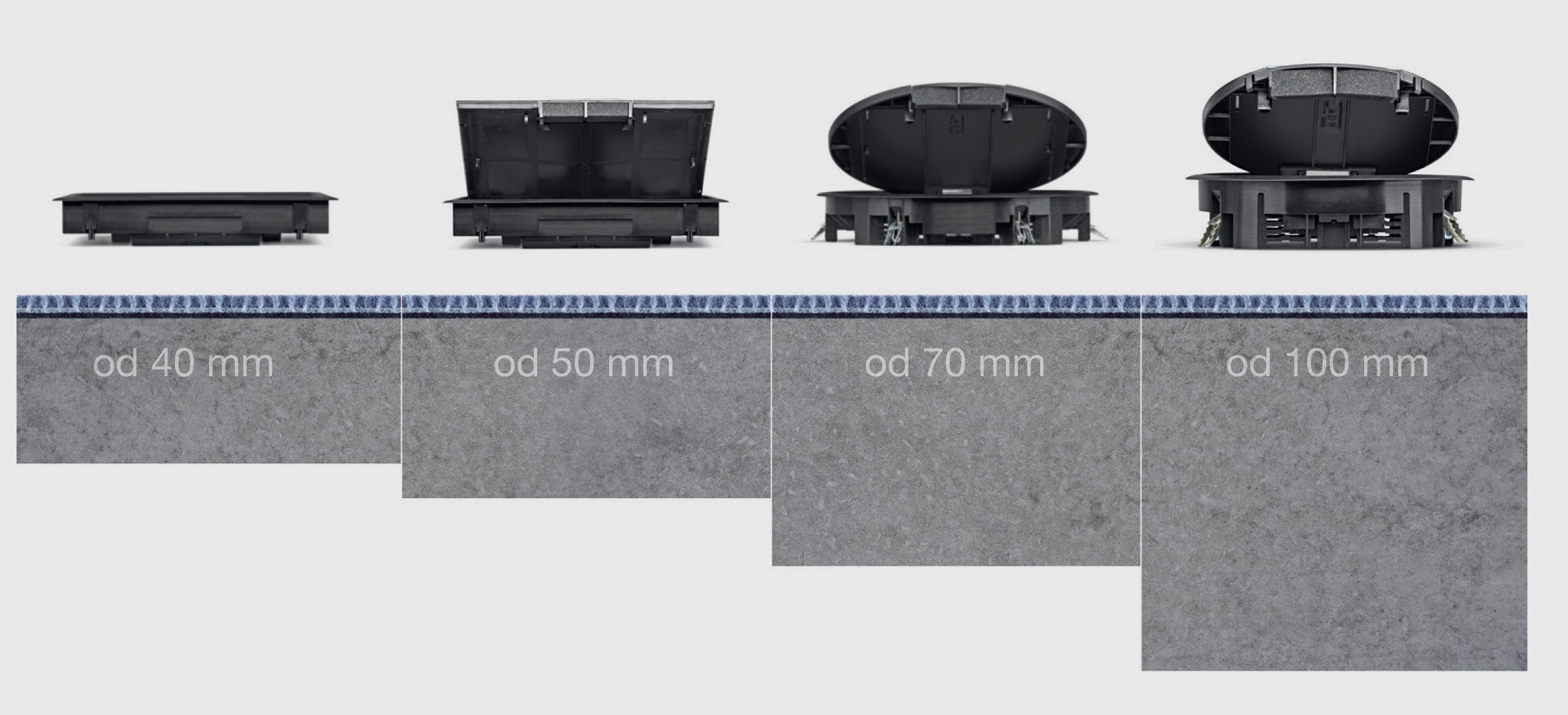

Najważniejsza jest struktura podłogi, a wysokość wylewki określa nam przestrzeń do instalacji.

4 krok – jak dobrać pokrywę uchylną do rodzaju podłogi?

Najczęściej rodzaj pokrycia posadzki określony jest już na etapie projektu. W zależności od grubości dywanu, gresu, linoleum, parkietu itp. musimy dobrać odpowiednie pokrywy uchylne lub kasety. Każdy producent określa w specyfikacji, który produkt nadaje się do określonej grubości wykończenia podłogi.

5 krok – jak użytkowane i czyszczone będą podłogi?

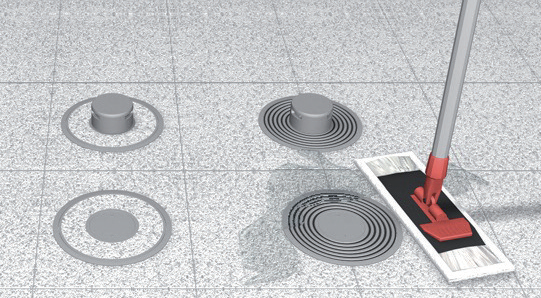

W zależności na jakie zabrudzenia narażona jest podłoga, możemy znaleźć rozwiązania do podłóg czyszczonych na sucho, wilgotno lub mokro. Z podłogami czyszczonymi na sucho np. wykończonymi wykładzinami sprawa jest prosta, ponieważ zastosować możemy wszystkie rodzaje pokryw uchylnych. W przypadku czyszczenia podłóg na wilgotno potrzebne są puszki podłogowe pełne lub z wypustami na kable w formie tubusa. W podłogach czyszczonych na mokro można zamontować odpowiednie punkty zasilania VANR IP66 z wypustami na kable w formie tubusa oraz inne podłogowe punkty zasilania UDAR / UDAQ IP44.

6 krok – czy pomieszczenie będzie narażone na obciążenia?

W typowo domowych i biurowych pomieszczeniach wystarczy odporność na standardowe obciążenia do 1500N. Jeśli jednak system ma zostać zamontowanych w miejscach narażonych na większe obciążenia np. w warsztatach samochodowych, halach magazynowych jego odporność powinna zostać zwiększona odpowiednio do obciążenia, np. 10kN, 20kN.

7 krok – jaką pokrywę uchylną wybrać?

O doborze pokrywy decyduje zwykle ilość gniazd potrzebnych użytkownikowi. System tehalit oferuje pokrywy mieszczące od 6 do 12 gniazd. Warto zwrócić też uwagę na kwadratowy lub okrągły kształt pokrywy. Zastosowanie pokrywy okrągłej umożliwia jej obrócenie i dowolne ustawienie wypustów na kable.
