04 lipca 2017

Encyklopedia dobru przekaźnika - cz.1 STYKI

   Przekaźniki są jednym z najpowszechniej stosowanych komponentów w automatyce. Znajdujemy je w najróżniejszych miejscach, praktycznie w każdej dziedzinie, do której dociera automatyka. Pełnią funkcje separatorów, powielania sygnału, elementów wykonawczych itp. Powoduje to, że często dobranie standardowego wyrobu może spowodować nieprawidłową pracę układu lub konieczność częstych wizyt serwisowych. Warto więc spojrzeć szerzej na zagadnienie doboru przekaźników.

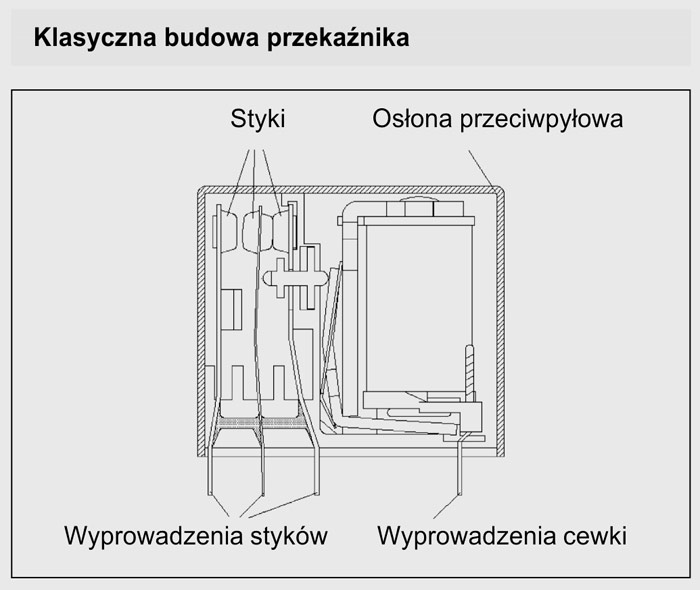

Powyższy schemat należy uzupełnić o cześci dodatkowe:

  • sprężyny stykowe stałe i ruchome
  • styki
  • popychacz
  • złącza montażowe i wyprowadzenia cewki
  • płytka stykowa
  • osłona przeciwpyłowa

Jednym z kluczowych elementów konstrukcyjnych przekaźnika są styki, to one pełnią rolę elementu wykonawczego, dlatego też Relpol dokłada wszelkich starań, aby jakość tego komponentu była jak najwyższa, dbając o wysoki standard jakości produkcji oraz kontrolę parametrów elektrycznych wyrobu gotowego. Kluczowym elementem zostaje jednak aplikacja i jej specyfika, chcąc uczestniczyć w jej współtworzeniu tworzymy dla Państwa ten poradnik.

Ilość styków

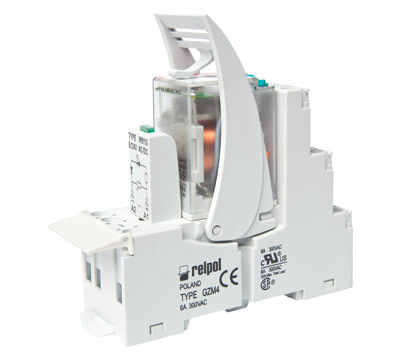

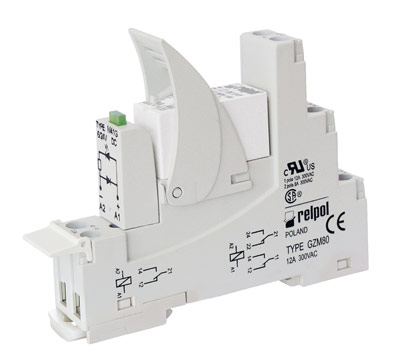

Dobierając styki warto zadać sobie kilka pytań, które zdecydowanie pomogą nam dokonać właściwego wyboru. Jednym z podstawowych będzie ilość koniecznych styków. Pozwoli to na szybkie zweryfikowanie typu produktu, którego wymaga nasza aplikacja. Zaczynając od jedno stykowych np. rodziny RM85 (zdjęcie PI85) aż do 4 stykowych typu R4N.



Charakterystyka aplikacji

Kolejnym ważnym elementem będzie charakter aplikacji. Musimy przewidzieć obciążenie oraz jeden z ważniejszych parametrów, jakim jest jego typ: rezystancyjny, pojemnościowy lub indukcyjny. Spotkamy się tu z dwoma podstawowymi przypadkami. Przekaźnika pełniącego funkcję sygnałową oraz elementu wykonawczego.

Funkcja sygnałowa

Podstawową funkcją przekaźnika jest przekazywanie sygnału oraz zmiana jego parametrów, takich jak napięcie, zwiększenie obciążalności prądowej. Doskonale sprawdza się tu standardowy materiał zestyków, warto jednak zwrócić uwagę, że często w ekstremalnych sytuacjach spotykamy się z występowaniem  bardzo rzadkich przełączeń lub skrajnie małych prądów i napięć.

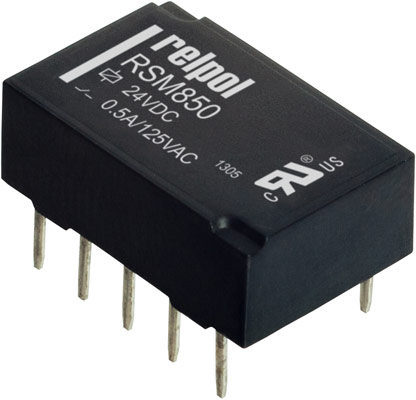

Tu z pomocą przychodzą nam przekaźniki ze stykami złoconymi z oferty Relpol. Poczynając od wykonań subminiaturowych, aż po przemysłowe.

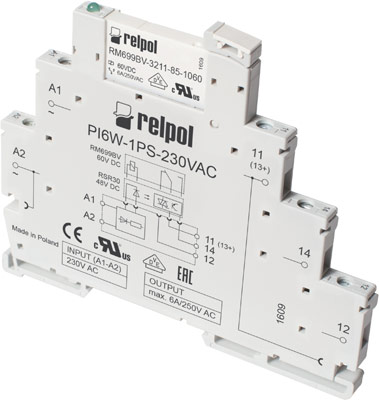

Szczególnie w układach wejściowych sterowników spotykamy się ze skrajnie małymi prądami nawet na poziomie kilku mA. Standardowe materiały zależnie od typu produktu mogą nie spełnić naszych oczekiwań, które są kluczowe dla poprawnego działania aplikacji. Warstwa złocenia pozwala nam na uniknięcie naturalnego pasywowania styków oraz zdecydowaną poprawę minimalnych parametrów prądowych i napięciowych. Wystarczy spojrzeć na jeden z podstawowych produktów w ofercie Relpol, jakim jest RM699B stosowany w przekaźnikach interfejsowych oraz elektronice. W standardowym wykonaniu AgSnO2 minimalne parametry to 100mA oraz 10V przy zastosowaniu złocenia osiągamy 10mA oraz 5V. Kolejnym atutem przemawiającym za stosowaniem styków złoconych jest możliwość przełączania bardzo rzadko występujących sygnałów. Naturalna odporność złota na utlenianie i pasywowanie powoduje, że przekaźnik spełnia się doskonale w tego typu aplikacjach.

Funkcja łączeniowa

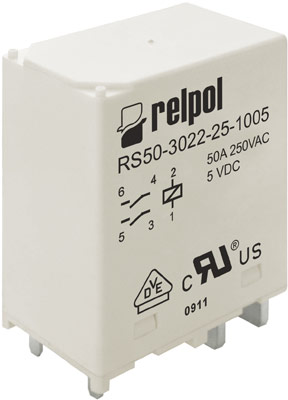

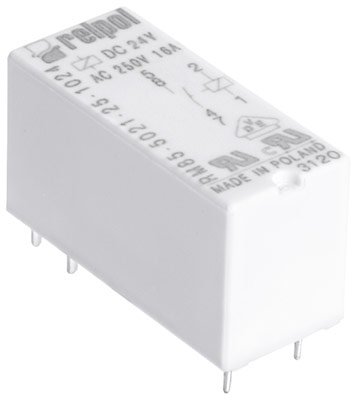

Jednym z najnowszych zadań stawianych przed przekaźnikiem jest  funkcja łączeniowa. Relpol zauważając potrzebę klientów z branży automatyki domowej oraz przemysłowej proponuje coraz to mocniejsze wykonania dostosowane do wykonywania tych zadań. Dobierając przekaźnik, jako element załączający obciążenia szczególną uwagę musimy zwrócić na parametry graniczne związane z maksymalnym prądem, charakterem obciążenia oraz prądami udarowymi tak aby nie uległ on sklejeniu. Idealnym przykładem może być RM85. Jest to produkt powszechnie stosowany w rozdzielnicach automatyki budynkowej i przemysłowej z materiałem AgNi. Obciążenia indukcyjne i pojemnościowe mogą jednak spowodować chwilowe przekroczenie maksymalnego prądu lub nadmierne przenoszenie się materiału styku i spowodować sklejenie lub szybsze zużycie przekaźnika. Warto wtedy przewidzieć zastosowanie materiału opartego o cynę (AgSn02). Cechuje się on doskonałymi parametrami łączeniowymi przy prądach do 16A. Specjalna stosowana przez Relpol domieszka tlenku indu podnosi odporność  przed przenoszeniem materiału między stykami zapewniając produktowi jeszcze dłuższą żywotność. W ofercie Relpol znajdują się również wykonania specjalne dostosowane do funkcji łączeniowych pozwalające osiągać jeszcze wyższe parametry. Specjalistyczne przekaźniki takie jak RUC, RS50, RG25 oraz RM85 Inrush zdobyły szerokie uznanie wymagających klientów.



Nie sposób opisać wszystkich przykładów aplikacji, z którymi można mieć do czynienia, polecamy więc konsultacje naszymi doradcami technicznymi, którzy pomogą w doborze odpowiedniego rozwiązania. Stając codziennie naprzeciw nowym wyzwaniom stawianym przekaźnikom, Relpol zdobył ogromne doświadczenie w produkcji produktów dedykowanych do wymogów klienta i chcąc podzielić się tą wiedzą zapraszamy do czytania kolejnych części poradnika.
